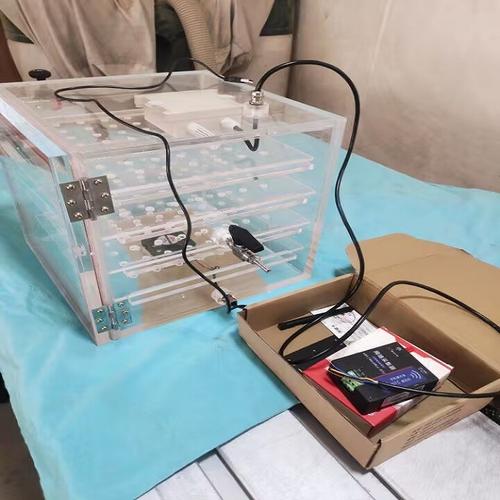

可燃气体探测器试验箱 功能、技术参数与操作规范

在现代工业生产、石油化工、燃气输配及仓储物流等领域，可燃气体泄漏是引发火灾、爆炸等重大安全事故的主要风险源。为确保作业环境安全，可燃气体探测器作为第一道预警防线被广泛部署。探测器自身的性能是否稳定、准确，直接决定了报警的可靠性。为此，专业检测设备——可燃气体探测器试验箱应运而生，成为保障探测器质量与可靠性的必要工具。\n\n一、什么是可燃气体探测器试验箱？\n\n可燃气体探测器试验箱是一种模拟可燃气体环境的专用测试设备，主要用于对可燃气体探测器的报警阈值、响应时间、恢复时间、重复性及稳定性等关键性能指标进行全面检定和校准。该设备通常采用闭合循环风道设计，通过精密配气系统将一定浓度的标准气体（如甲烷、丙烷、氢气等）与洁净空气按比例混合，在箱体内形成均匀、稳定的气体环境。试验箱可独立控制温度和湿度参数，模拟不同工况条件下探测器的工作状态。\n\n与现场在线校准方式相比，试验箱能够消除环境气流、温度波动和交叉干扰，提供符合国家计量规程的稳定测试条件，因此被广泛应用于探测器生产企业的出厂检验、第三方检测机构的型式试验以及使用单位的定期标定。\n\n二、试验箱的核心结构与功能\n\n1. 箱体与循环系统：采用不锈钢内胆和聚氨酯保温层，风道设置离心风机、均流板和导流栅，确保箱内气体浓度波动度不超过±2%FS。部分高端型号支持多工位夹具，可同时测试6至24只探测器。\n\n2. 配气与浓度控制：配备质量流量控制器（MFC）或动态稀释系统，利用标准气瓶输出已知浓度气体，按预设比例与空气混合，浓度控制范围通常为0~100%LEL（爆炸下限），精度可达±1%LEL。\n\n3. 环境模拟模块：可调温度范围一般为-20℃~+60℃，湿度范围20%RH~95%RH，用于验证探测器在高低温、湿热等极端环境下的响应特性。\n\n4. 数据采集与判读：内置多通道数据采集卡与上位机软件，可实时绘制探测器响应曲线，自动计算报警设定点偏差、响应时间（T90）及恢复时间，并生成检测报告，符合GB 15322.1、GB 15322.2及JJG 693等标准要求。\n\n三、关键计量特性与操作参数\n\n以典型中端试验箱为例：\n- 浓度范围：0~100%LEL（甲烷标气），可测气体种类扩展至丙烷、异丁烷、氢气、一氧化碳等；\n- 浓度稳定性：±0.5%LEL（5分钟）；\n- 工作温度：15℃~35℃（外部环境要求）；\n- 风道风速：0.5~2.0 m/s可调，模拟自然扩散或强制通风场景；\n- 供电：AC220V±10%，50Hz，功率约3.5kW；\n- 安全防护：内部防爆设计满足Ex d IIB T4，具备过温保护和断气自动关机功能。\n\n探测器灵敏度由检定人员进行测试时，应逐步通气至默认报警设定点（多为25%LEL），观察探测器动作延时与旋钮水平偏差。同一试验箱可校准催化燃烧式、红外式、半导体式及电化学式四类传感原理的探测器。\n\n四、标准操作流程（SOP）\n\n1. 预备检查：开启试验箱通风、控温与配气功能，检查气路密封性，确认钢瓶压力＞1MPa。\n2. 安装探测器：将探测器固定在箱内夹具上，连接电源及信号输出线，设定环境条件为23±5℃、洁净空气，运行预热至少15分钟。\n3. 基线采零：通过配气系统供入体积分数零点气（清洁空气），待失值稳定后调零。\n4. 浓度从低到高递增试验以获得报警值；浓气步进停止设备，重置进气继电器（无法确认测爆动作就自动取样）。\n使用记录的浓度值判断探测器是否在±3%LEL内报警或输出控制接通。再切换高浓度气样恒定吹扫60秒，测得响应时间应不大会＞30s，否则试件为不合格。\n5. 标准失数及管理\n保持浓度输出的表称漂移即可。某些安全型仪表有重启手动端子要求，需在电通路时序上向板位模块写回判定规程后锁止。完工、完毕后将新鲜空气引入箱体进行耐压热冲洗保留30至30分钟并将仓参数冷却记录。\n6. 结束实验排放并重新初始化下一轮测量；每月比对一次流量控制器（其流量变化若≥
